助听器是先将声信号转化为电信号,通过对电信号加以放大后,再转换为声信号,从而将声音放大的。在能量转换过程中,实现换能器功能的是麦克风和受话器。
1、麦克风麦克风是输入换能器,将声能转变为电能。
2、放大器放大器将麦克风转换好的微弱电压加以放大。
3、受话器受话器是另一换能器,正好与麦克风相反,它将放大的电信号转换为声信号或机械振动,传递到耳道里。转换为声信号的受话器为气导受话器,转换为机械振动的受话器为骨导受话器。
4、音量调控音量调控是一个可变电阻或电位器,用以调节通过放大器的电流,音量随电信号的电阻变化而变化。
5、微调电位器在可编程助听器中,通过电脑编程来进行各种微调的调节,使调节更精细准确,能更精细地补偿听力损失。
6、电池一般而言,助听器的增益和输出越大,所需的电池能量越大,相应的电池体积也越大。如果一个电池的能量不足的话,将限制助听器的输出声压。

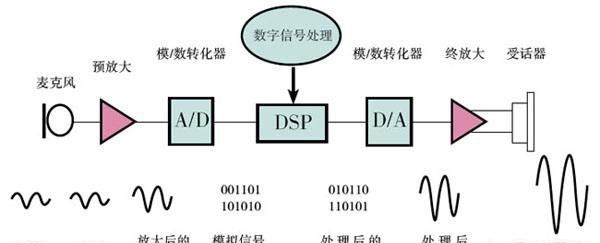

助听器的基本结构包括传音器、放大器、耳机、电源四个主要部分。助听器的原理是把声音信号转变为电信号(电能)送入放大器,放大器则将输入很弱的电信号放大后,再传至输出换能器,输出换能器由耳机或骨振动器构成,其作用是把放大的强信号由电能再转换为声信号(声能)或动能输出。因此,耳机或骨振动器传出的信号比之传声器原来接收的信号强多了,这就可以在不同程度上弥补听觉障碍者的听力损失。较为典型的数字式助听器,由七个部分组成:第一部分为传声器(麦克风),它负责以模拟的方式将输入声信号转变为电信号;第二部分为输入信号处理器,负责将模拟信号转变为数字信号;第三部分的分流装置,负责将数字信号分向若干信号处理通道;第四部分为信号处理的装置,具有独立、灵活、合理地处理信号的能力;第五部分为整合装置,负责将不同通道传来的信号合并为高、低频两大部分进行运算;第六部分将前端运算完成得高、低频信号合并,以数字方式输出;第七部分为受话器,负责将电信号还原为声信号。
助听器名目繁多,但所有电子助听器的基本结构是一样的。任何助听器都包括6个基本结构。主要由麦克风、放大器、受话器、电池、各种音量音调旋钮等元件组成。
1、话筒(传声器或麦克风):接收声音并把它转化为电波形式,即把声能转化为电能。
2、放大器:放大电信号(晶体管放大线路)
3、受话器:耳机把电信号转化为声信号(即把电能转化为声能)。
4、耳模(耳塞)置入外耳道。
5、音量控制开关
6、电源供放大器用的干电池。
助听器工作原理
很多人会问助听器这么小是怎么帮助患者听到声音的呢?
海之声介绍——助听器是先将声信号转化为电信号,通过对电信号加以放大后,再转换为声信号,从而将声音放大的。在能量转换过程中,实现换能器功能的是麦克风和受话器。
一、 麦克风麦克风是输入换能器,将声能转变为电能。
二、 放大器放大器将麦克风转换好的微弱电压加以放大。
三、受话器受话器是另一换能器,正好与麦克风相反,它将放大的电信号转换为声信号或机械振动,传递到耳道里。转换为声信号的受话器为气导受话器,转换为机械振动的受话器为骨导受话器。
四、音量调控音量调控是一个可变电阻或电位器,用以调节通过放大器的电流,音量随电信号的电阻变化而变化。音量调高,则需要的电流也更多;音量调低,通过放大器的电流减少,使声音变轻。
助听器的基本结构包括传音器、放大器、耳机、电源四个主要部分。助听器的原理是把声音信号转变为电信号(电能)送入放大器,放大器则将输入很弱的电信号放大后,再传至输出换能器,输出换能器由耳机或骨振动器构成,其作用是把放大的强信号由电能再转换为声信号(声能)或动能输出。因此,耳机或骨振动器传出的信号比之传声器原来接收的信号强多了,这就可以在不同程度上弥补听觉障碍者的听力损失。较为典型的数字式助听器,由七个部分组成:第一部分为传声器(麦克风),它负责以模拟的方式将输入声信号转变为电信号;第二部分为输入信号处理器,负责将模拟信号转变为数字信号;第三部分的分流装置,负责将数字信号分向若干信号处理通道;第四部分为信号处理的装置,具有独立、灵活、合理地处理信号的能力;第五部分为整合装置,负责将不同通道传来的信号合并为高、低频两大部分进行运算;第六部分将前端运算完成得高、低频信号合并,以数字方式输出;第七部分为受话器,负责将电信号还原为声信号。
